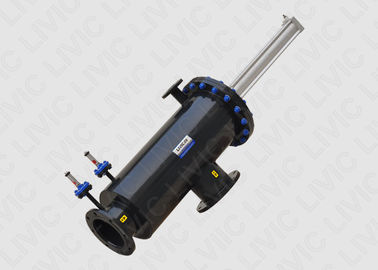

Yeraltı Suyu ve Tatlı Su Filtrasyonu İçin Otomatik Kendi Kendini Temizleyen Bernoulli Filtre AF Seires

Yeraltı Suyu ve Tatlı Su Filtrasyonu için Otomatik Kendi Kendini Temizleyen Bernoulli Filtre AF Seires

Tanım

AF Serisi Bernoulli Kendi Kendini Temizleyen Filtre (kısaca AF Filtresi), basınçlı sistemlerde suyun otomatik olarak sürekli filtrelenmesi için tasarlanmıştır.AF Filtresi, deniz suyu veya nehir suyu gibi doğal su kaynaklarından birikintileri ve parçacıkları giderir.200μm ila 2000μm arasında değişen kaba su filtrasyonu için ideal çözümdür.AF filtresi, basit ve güvenilir filtreleme işlemine yol açan Bernoulli Etkisi Prensibinde çalışır.Filtre ekranını yüzey çapraz akışı ve geri yıkama akışı ile temizler, bu da geleneksel fırça filtresinden daha yüksek parçacık giderme verimliliği sağlar.Elek açıklığından daha büyük birçok parçacık, bir fırça filtre fırçalarken ve temizlerken ekrandan dışarı fırlar.

AF Bernoulli Filtresinin filtre süzgeci, pnömatik silindir tarafından tahrik edilen piston çubuğuna monte edilen iç temizleme diski tarafından geri yıkanır.Temizleme eylemi tetiklendiğinde, disk filtre eleğine doğru hareket eder ve su, disk ile filtre eleği iç yüzeyi arasındaki boşluktan geçer.Bernoulli Etkisi Prensibi nedeniyle boşluk etrafındaki statik basınç azalırken, su boşluktan geçtiğinde akış hızı hızlanır.Disk kenarı çevresinde, düşük statik basıncın vakum etkisi, filtre süzgecinin iç yüzeyini filtrelenmiş suyla geri yıkar.

​Bernoulli Etkisi Temizleme Prensibi

AF Bernoulli Filtresinin filtre süzgeci, pnömatik silindir tarafından tahrik edilen piston çubuğuna monte edilen iç temizleme diski tarafından geri yıkanır.Temizleme eylemi tetiklendiğinde, disk filtre eleğine doğru hareket eder ve su, disk ile filtre eleği iç yüzeyi arasındaki boşluktan geçer.Bernoulli Etkisi Prensibi nedeniyle boşluk etrafındaki statik basınç azalırken, su boşluktan geçtiğinde akış hızı hızlanır.Disk kenarı çevresinde, düşük statik basıncın vakum etkisi, filtre süzgecinin iç yüzeyini filtrelenmiş suyla geri yıkar.

Özellikler:

Uygulamalar:

• Biyokütle santralleri • Kömür santralleri
• Gaz santralleri • Nükleer Santraller

• Yüzey suyu filtrasyonu • Endüstriyel su filtrasyonu

• Soğutma devreleri/su arıtma • Balast suyu filtrasyonu
• Deniz • Açık Deniz

• FSRU • REGAS


TEKNİK ÖZELLİKLER VE AVANTAJLAR

■ Yalnızca iki hareketli parça (temizleme diski ve yıkama valfi)

■ Basit ve güvenilir tasarım yapısı, bakım için açılması çok kolay

■ Temassız geri yıkamalı temizlik, filtre süzgecinden ekstrüde edilen elek açıklığından daha büyük parçacık yok

■ Filtre eleği temiz veya kirli olduğunda sürekli düşük basınç düşüşü (<11Kpa)

■ 30Kpa'ya kadar çok düşük çalışma basıncı gereksinimi

■ Tek bir filtre muhafazası ile 30 ila 3000 m3/h arasında değişen geniş debi

■ Ters yıkama sırasında filtrasyon kesintisi olmaz

■ Filtrasyon derecesi 200μm ile 2000μm arasında değişir

■ Yatay veya dikey konumda esnek kurulum

■ dp aleti olarak diferansiyel basınç vericisi ile donatılmıştır

AF Bernoulli Filtre İmalat Ve Montajı
